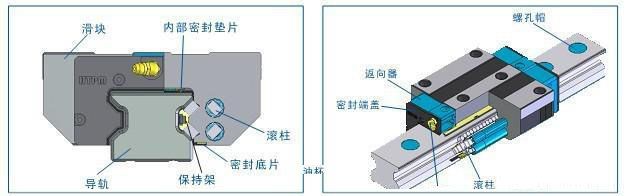

我們都知道直線導軌系統中的設計，要求固定的元件和移動的元件之間，具備良好的、較大的接觸面積，這不僅可以將直線導軌系統在承載的能力上進行提升，導軌系統還可以承受住間歇的切削，或者是重力的切削導致的沖擊力，最主要的是將作用力進行擴散，并將承受力在面積上進行擴散。
為了更好的實現這方面的優勢，導軌在系統中的溝槽形狀就會(huì )有很多，最具有代表性的應該是以下兩種，一種是哥待式，在形狀上主要呈現的是半圓的延伸，而接觸點則為頂點;還有一種則是圓弧形，同樣都可以起到有效的作用。不管選用按照形式的結構，主要的目的都只有一個，保證滾動鋼球和導軌之間的接觸，而對系統在性能上的特點要求，所以滾動的元件和導軌之間的接觸，是整個導軌設備最主要的問題所在。
直線導軌中移動的元件和固定的元件之間，是不需要使用任何中間的介質，而是利用滾動的鋼球。由于滾動的鋼球比較適合使用在高速的運動上，而且其在摩擦的系數上也比較小，最主要的還是靈敏度比較高，可以滿足各種運動部件的不同要求，比如拖板和機床的刀架等。直線導軌系統中的固定元件，在基本的功能上和軸承環比較相似，都是安裝鋼球的支架，而且形狀都是v字形。為了更好的對機床在工作的部件上進行支撐，正常情況下，整套的直線導軌中必須有四個支架。
有些直線導軌還具備有防塵罩，合理利用直線導軌防護罩設備，可以很大程度上提高使用壽命! 防護罩每片可連發同動，徹底不一樣于通常護罩一片接一片拉動式，因而噪音極低。選用優質的防護罩可增加壽命。
1、該直線導軌防塵罩使用專用的材料，耐冷卻劑，防油、砂輪沫和鐵肖等等;
2、風琴式防護罩行程長，壓縮小，長度的比值為1:10;
3、此折疊護罩中最先進的一種形式，它能彌補各種護罩解決不了的問題。這類護罩在世界占有領先地位。
4、此類護罩具有不怕腳踩、硬物沖撞不變形、使用長、密封好和運行輕便等特點;
5、護罩具行程長和壓縮小的優點;
6、 護罩的風箱速度可達200m/分;
7、護罩內沒有任何金屬零件，不用擔心護罩工作時會(huì )出現零件松動而給機器造成嚴重的破壞。
