直線導軌HG系列的滑塊形式及精度等級介紹

日期：04-19 點擊： 屬于：技術文章

重負荷型滾珠線性滑軌

滑塊型式

HG系列型式

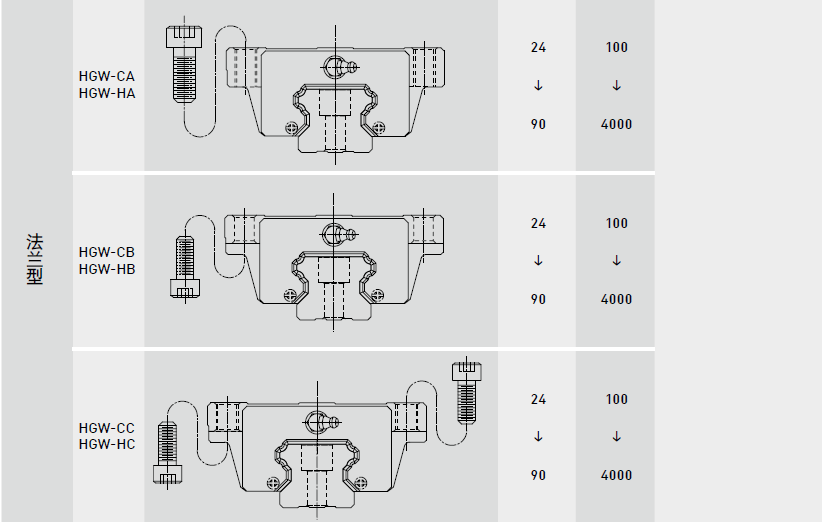

(1) 滑塊型式

HIWIN提供法蘭型及四方型兩種直線導軌，四方型直線導軌分H型與L型，L型為H型之低組裝式直線導軌，其組合高度與法蘭型直線導軌一致。

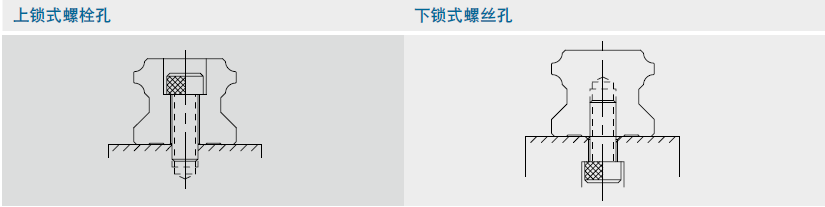

導軌型式

除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。

精度等級

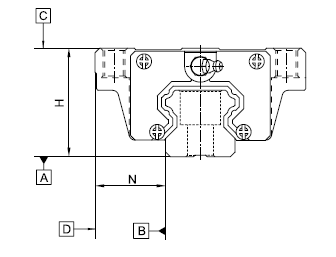

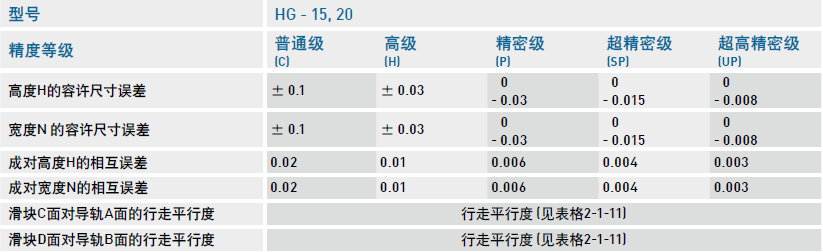

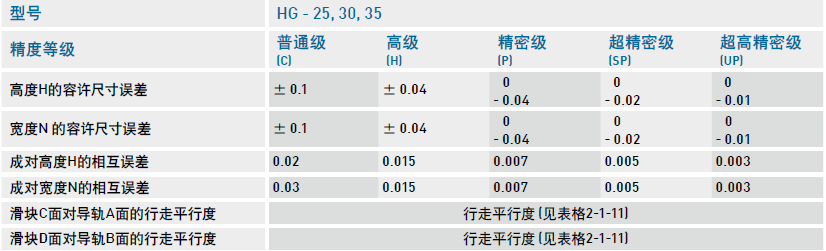

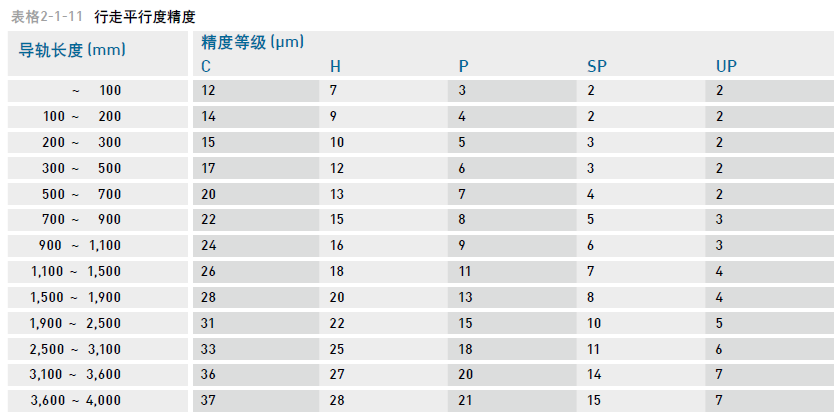

HG系列直線導軌的精度，分為普通、高、精密、超精密、超高精密級共五級，客戶可依設備精度需求選用精度。

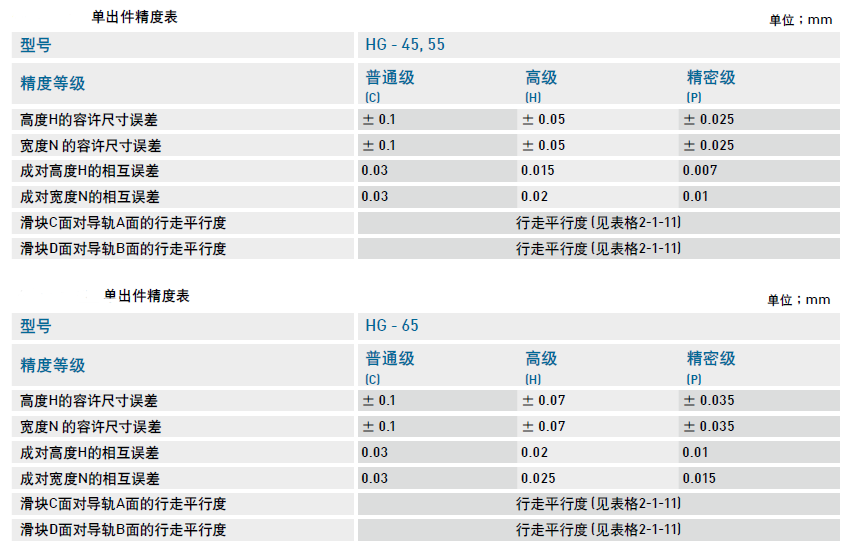

非互換性直線導軌精度

組合件精度窗體單位；mm

組合件精度窗體位；mm
