靜音式QH系列直線導軌本體結構及互換型說明

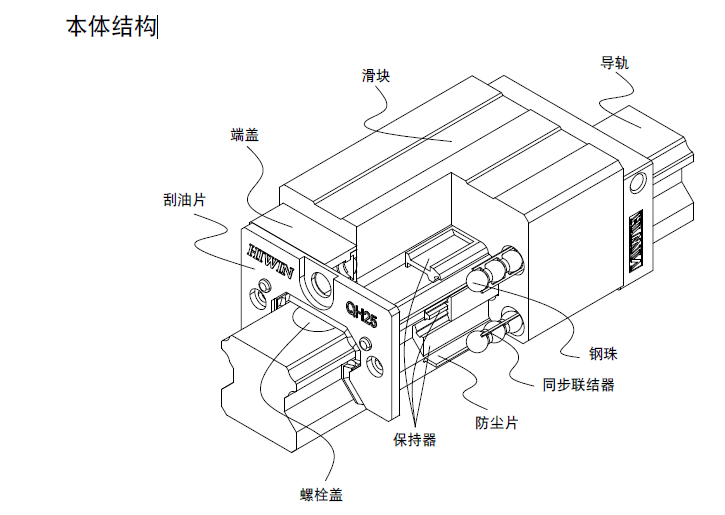

本體結構

QH系列產品規格說明

QH系列分為非互換性及互換性?xún)煞N直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。
QH系列與 HG 系列導軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QH系列的應用性與可互換性。

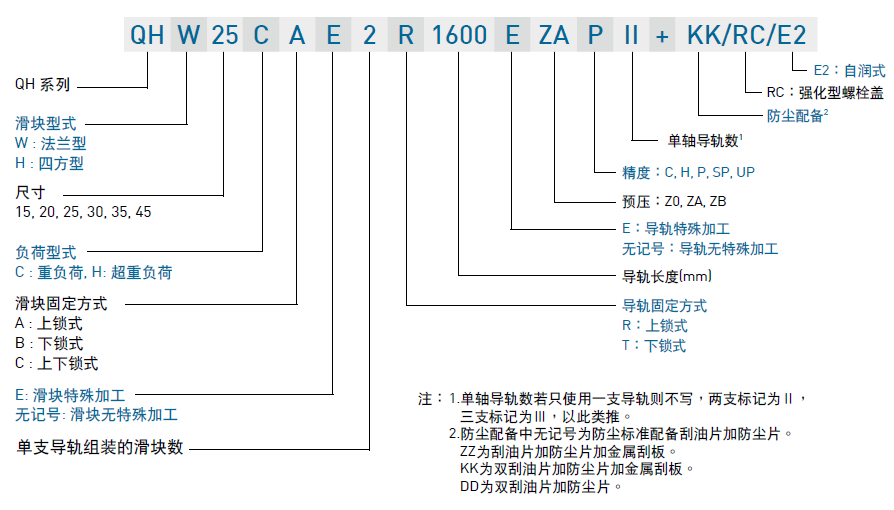

(1)   非互換性直線導軌產品型號

(2)    注： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
(3)    三支標記為Ⅲ，以此類推。
(4)    2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
(5)    ZZ為刮油片加防塵片加金屬刮板。
(6)    KK為雙刮油片加防塵片加金屬刮板。
(7)  DD為雙刮油片加防塵片。

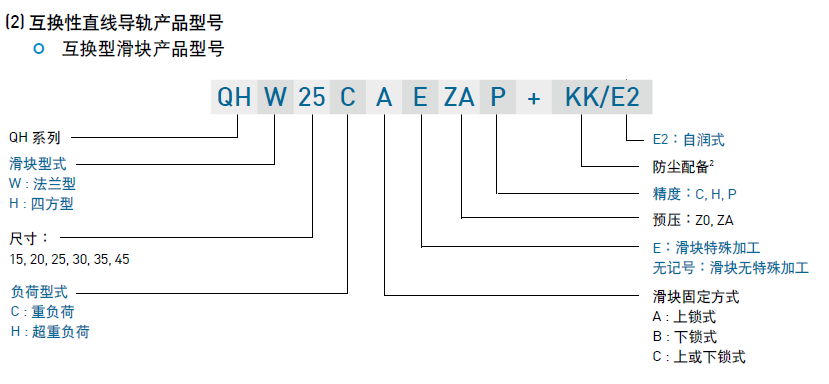

(2) 互換性直線導軌產品型號

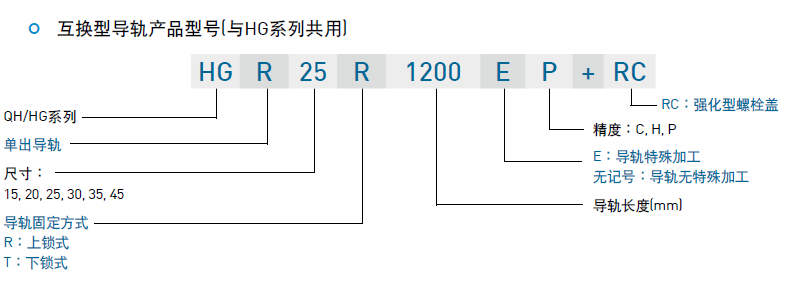

? (3)互換型導軌產品型號(與HG系列共享)
