滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動,在機床行業里家喻戶曉,
滾珠絲杠軸承規格型號有很多種,那么我們在選用合適的型號時應該注意哪些因素呢?深圳市涌創(chuàng )興盛科技給你羅列以下8點:

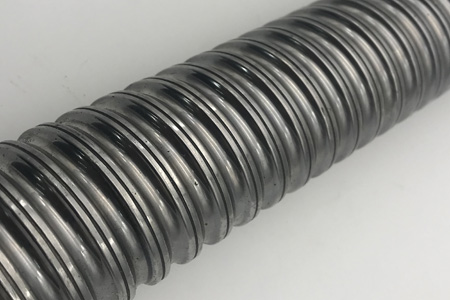

1、以直線速度和旋轉速度確定滾珠絲杠軸承導程
電機確定了就知道輸出轉速,考慮一下你需 要的最大直線速度,把電機轉速(如果帶減速器再除以減速比)乘以絲杠軸承導程的值就是直線速度,該值大于需要值即可。
.JPG)
2、以負載確定直徑
電機性能參數中有輸出扭矩,如果還帶減速器也要算進去(考慮效率),計算一下實際工況中需要多大推力,滾珠絲杠軸承樣本(跟廠家要)有負載參數(即推力參數,一般標示為動負荷和靜負荷,看前者即可),選擇滾珠絲杠軸承的公稱直徑。
3、以實際需要確定滾珠絲杠軸承長度
總長=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量。如果增加了防護,比如護套,需要把護套的伸縮比值(一般是1:8,即護套的最大伸長量除以8)考慮進去。
4、以實際需要確定滾珠絲杠軸承精度
一般機械選C7以下即可,數控機床類選C5的比較多(對應國內標準一般是P5~P4和P4~P3級,具體參看樣本)。

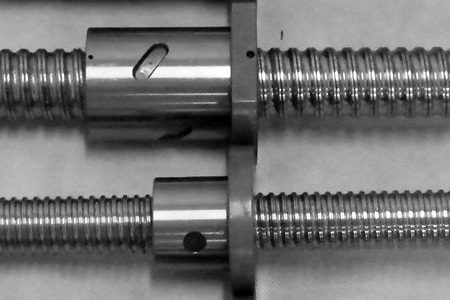

5、以安裝條件和尺寸結構等確定滾珠絲杠軸承螺母形式
螺母有很多結構,不同的螺母結構尺寸略有不同,視情況選擇,建議不要選太特殊的,萬一出點毛病維修換件無門。
6、選擇確定安裝方式(端部)
這個安裝件可以自己設計,也可以買現成的,有標準安裝座可選。自己設計注意受力狀態,軸承最好選擇7000或3000系列的,因為絲杠軸承工作時主要受軸向力,徑向受力要盡力避免。
.jpg)
7、考慮導向件和安裝能力
推薦和滾珠絲杠軸承配套的導向件選擇
滾珠直線導軌,當然直線軸和直線軸承的搭配是相對經濟的選擇。
8、詢問所選產品廠家的價格、付款條件和交貨時間
這一點設計人員不要以為就是采購的事,事實上很多廠家(進口國產一個樣)的產品樣本上有的型號它根本就不生產或者不接小額訂單,印上去大概是為了顯示我是大廠,無所不能造。
假如在購買
滾珠絲桿時細心考慮以上8個因素,相信你會(huì )挑選到滿意的。
