當我們從廠家那里購買
直線導軌回來時,我們應該如何安裝呢?現在我們用靜音式直線導軌QW系列產品來做樣板去介紹摩擦力及安裝方式:
1、我們平時所說的直線導軌的摩擦力,也就是阻力,此阻力值為單片刮油片之最大阻力。

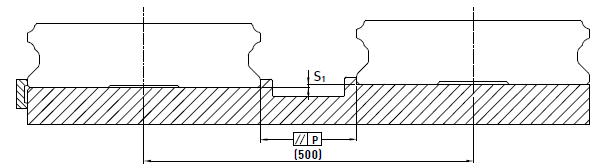

2、安裝平面誤差,直線導軌QW系列為圓弧兩點接觸式直線導軌,其自動調心的特性可以吸收安裝面的些許誤差而不影響直線運動的順暢性;下表中注明了安裝平面的容許誤差值:

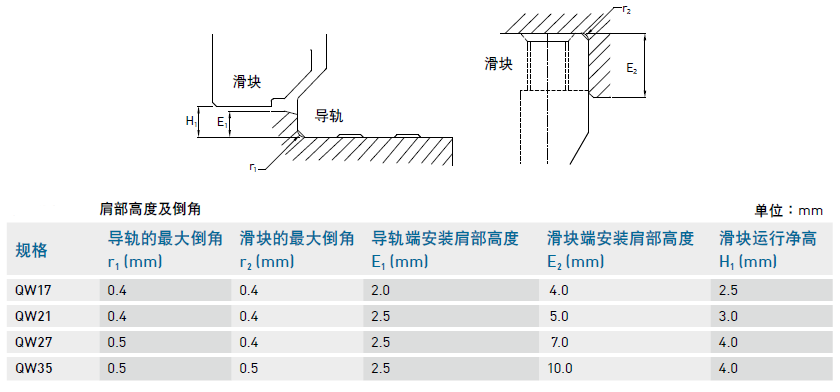

3、安裝注意事項, 我們在超導軌的時候,要注意安裝面肩部高度及倒角,安裝直線導軌時必須注意安裝面肩部的狀況是否適當,如倒角過大,凸出的地方易造成直線導軌精度不良,而高度過高則會(huì )干涉滑塊。故如果能依照建議要求安裝面肩部,安裝精度不良即可排除。下表為QW靜音安裝面肩部高度及倒角相關參數。

只要注意以下幾點,對QW系列
直線導軌安裝及阻力就了解很多,在使用過程中就不會(huì )出現太多的問題!
