WON直線導軌R系列-重負載滾柱型
1) R系列結構
WON直線導軌R系列是使用滾柱滾動體,4列圓柱型滾柱45°接觸角排列,可同時承受徑向、反徑向、橫向負載的結構
滾柱滾動體的彈性變形量比鋼球滾動體小,對于外部負載的變形量相對小,軌道面與滾柱的接觸面積大,可承受高剛性和重負載, 壽命長,耐沖擊、耐磨性等非常優秀,摩擦阻力小、噪音低,實現平滑穩定的運行。根據使用條件在滾動體施加預壓,得到更高的剛性。
2) R系列特點
a. 優秀的品質、高精度、省力效果大。
b. 高剛性、高精度,實現長期穩定的行走精度。
c. 耐磨性好、摩擦阻力小、壽命長。
d. 與相同尺寸的鋼球型相比, 得到更高的剛性與負載能力。
e. 與鋼球型相比, 對于沖擊或變動負載的變形量小, 固有振動數對比振動衰減時間短, 具有優秀的振動特性。
f. 與相同尺寸的鋼球型直線導軌相比, 具有更大的基本額定負載, 有利于設備的小型化, 使用相同尺寸也能獲得更長的使用壽命。
g. 為了方便設計, 提供多樣化規格。

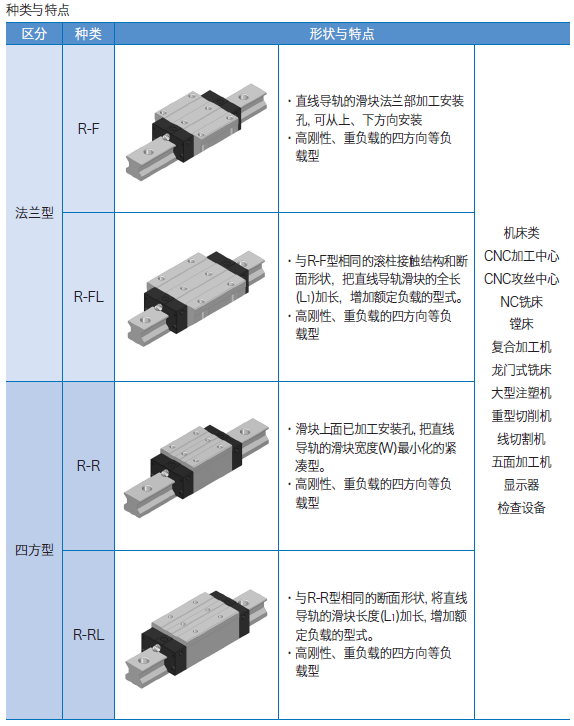

滑塊種類:

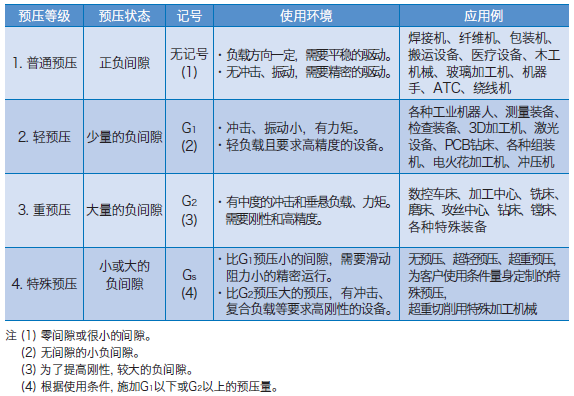

預壓:
直線導軌的施加預壓方式有利用滾動體(鋼球或滾柱)消除間隙提高機械性精度, 或利用增加滾動體的直徑預先施于預壓, 提高直線導軌的剛性, 減少外部負載的變形量。

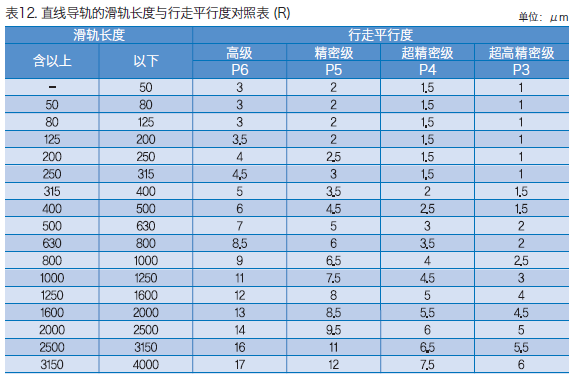

精度規格:

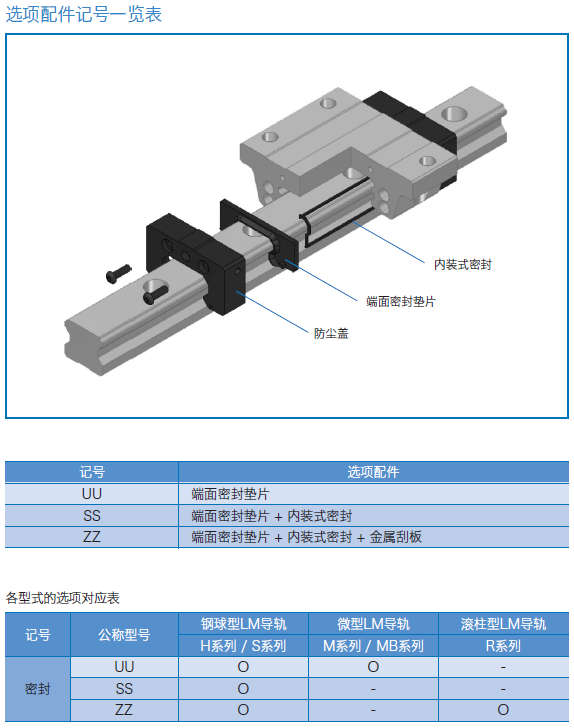

防塵:
為了極大發揮直線導軌的特性和性能,防止外部的異物侵入直線運動系統內部,導致異常磨損并縮短使用壽命。預料可能會(huì )有粉塵及異物侵入時,有必要選擇有效的密封裝置或防塵裝置。
WON直線導軌已裝有基本的密封,根據需要可以安裝金屬刮板。
1)專用密封
滑塊的兩端和底面裝有端面密封墊片、側面密封墊片及內部密封墊片,防止異物侵入滑塊內部。
2)金屬刮板
金屬刮板安裝在端面密封墊片外側,可防止焊接火花或切削屑、飛濺物等異物的侵入。

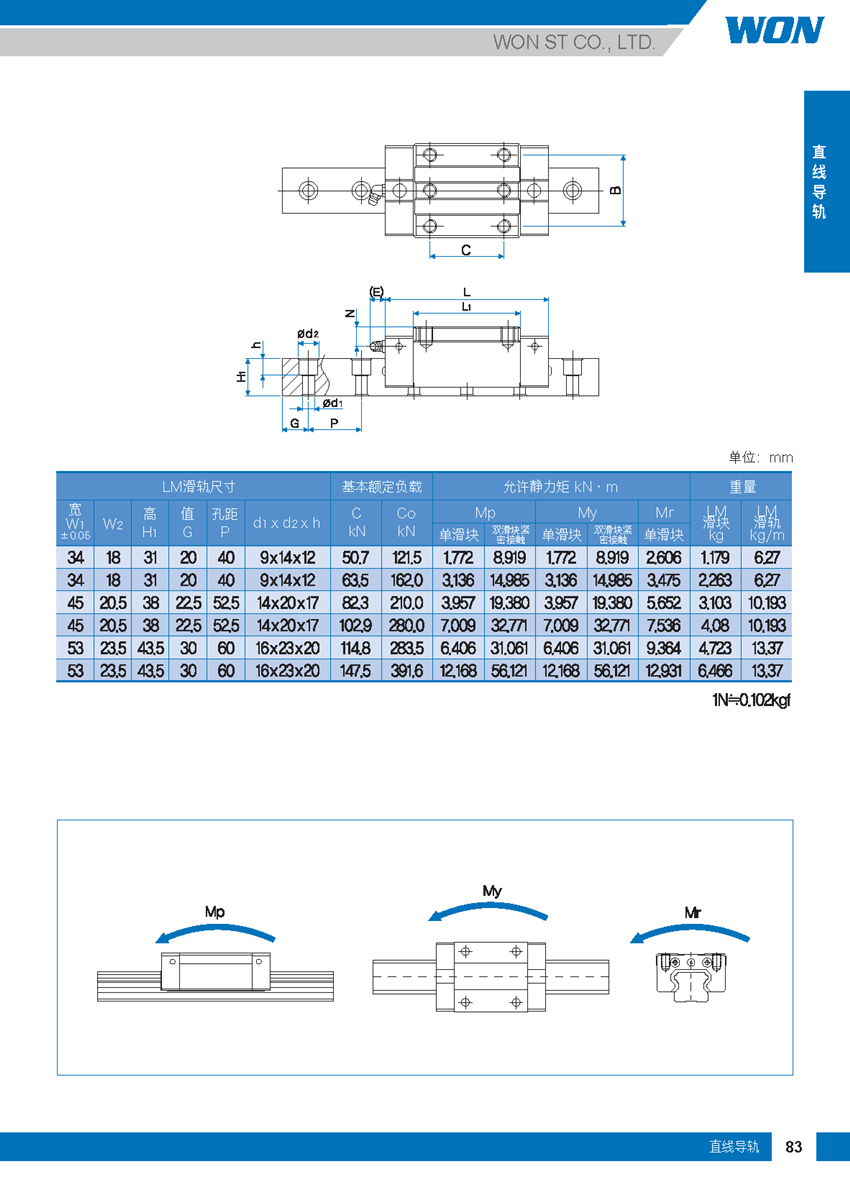

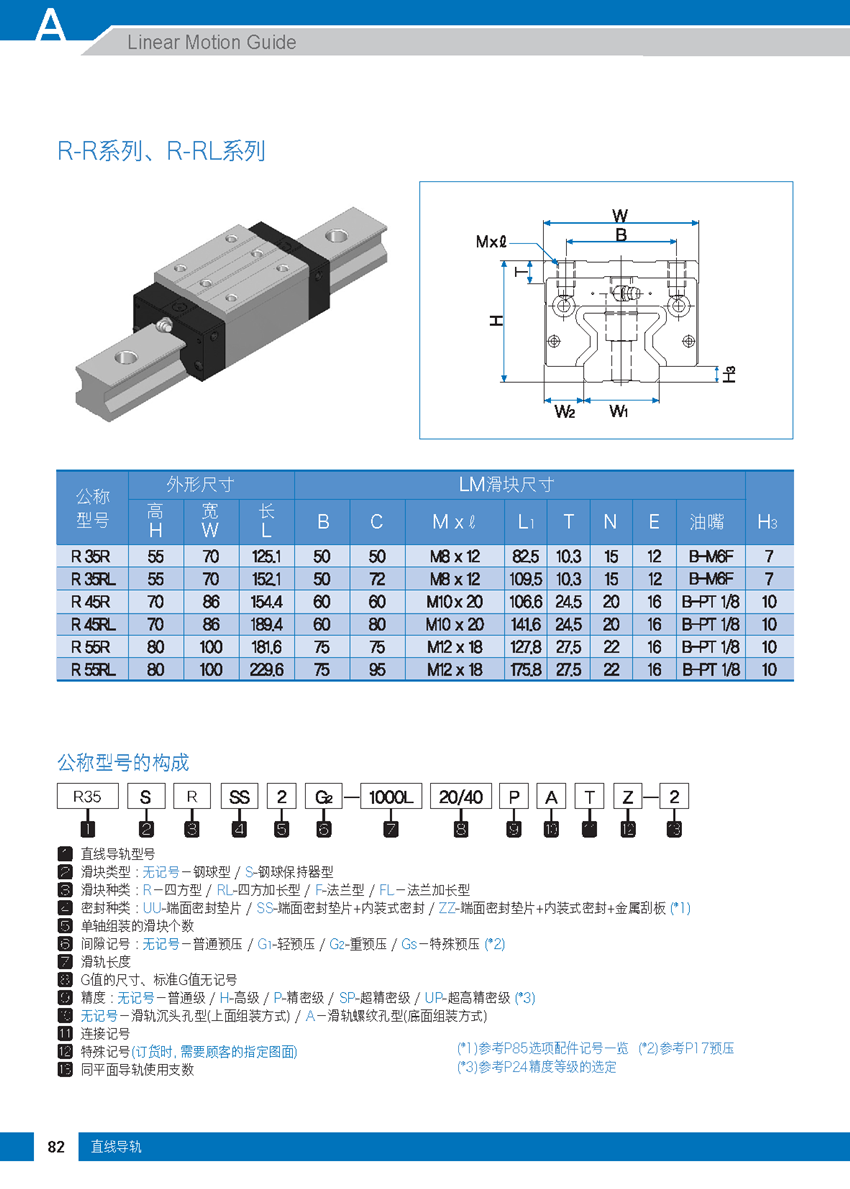

型號尺寸表:
